UIImage 的 capInsets 和 resizingMode

08 Jul 2017 by 晓晨

决定一个图片如何变大的两个属性：

• var capInsets: UIEdgeInsets { get } （哪些部分变大？）

• var resizingMode: UIImageResizingMode { get } （怎样变大？）

注意：阅读 UIImage 的文档时，除非明确指明在说 resizingMode，否则文中提到的 tile 和 stretch 都只是指把图片弄大，并不是指相应的 resizingMode。详情见下段，

文档中出现的 “the entire image is tiled”、”the entire image is subject to stretching”、”when an image is stretched” 等并不是在说 resizingMode，而只是想说这个图片被弄大了。另外，resizingMode 文档下的 “the region will be stretched instead” 也不是在说 resizingMode，强调的是 stretch 这个动作，这句是说，虽然 resizingMode 是 .tile，但这里的动作还是 stretch，因为在这里，二者效果一样，效率不同。

UIImage 本身就是不可变的，要想修改这些属性，只能通过特定函数返回一个新的 UIImage。

resizingMode

没什么说的，.tile 或 .stretch。

比如 1 平方米的图片要放在 4 平方米的地方，

前者，放四张图片在这个地方，

后者，把图片的长宽都拉长。

capInsets

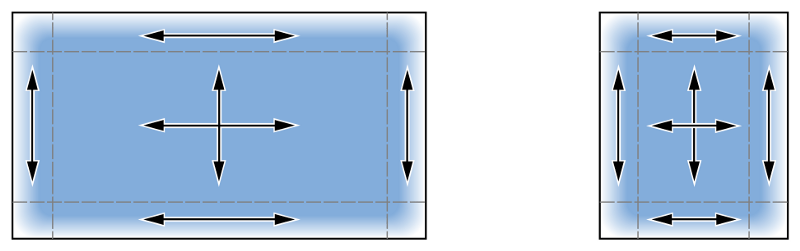

默认情况下，图片整体变大，但是有些情况下希望图片的边缘部分尽量不变，如图，

准确地说，是四个角不变，四个边缘横变或竖变，中间区域横竖两个方向都变。

capInsets: UIEdgeInsets 就是用来决定这个边缘部分的，注意这四个边都是可以为零的。

修改 capInsets 的两个方法：

• func resizableImage(withCapInsets capInsets: UIEdgeInsets) -> UIImage

• func resizableImage(withCapInsets capInsets: UIEdgeInsets, resizingMode: UIImageResizingMode) -> UIImage

区别就是是否指定 resizingMode (.tile and .stretch)

若不指定，var resizingMode: UIImageResizingMode { get } 的值不变，capInsets 的文档中所说的 “the entire image is tiled” 只是强调动作针对整个 image，并不是说 resizingMode 是 .tile。为此，做了个试验。

capInsets、resizingMode 的效率影响

TL;DR

• UIEdgeInsets.zero 的肯定比非零的快

• 一个 pixel 的 resizable areas 的 tile 和 stretch 都是一回事，不管你设置成什么，系统都是照着 stretch 来。

• 不是一个 pixel 的话，我猜 tile 快，可以试验，不过没有意义，这是不同的需求。

---

UIImage 的文档中两处涉及关于这两个属性的效率，

• var resizingMode: UIImageResizingMode { get } 文档的 discussion 部分

  resizingMode 默认 .tile，但在 resizable areas 只有 1 pixel 的时候，系统会用 stretch 的方式 resize，因为更高效 (dramatically faster)。

• func resizableImage(withCapInsets capInsets: UIEdgeInsets) -> UIImage 文档的 discussion 部分，这里讨论了 resizingMode 为默认值 .tile 时的情况。

  • UIEdgeInsets.zero 效率最高

  • 其次是 resizable areas have a width or height of 1 pixel，此时实际上系统采用的是 stretch 的方式。

  • 最后，是 resizable areas have a width or height greater than 1 pixel，此时还是 .tile。
